Inventario de Equipos:

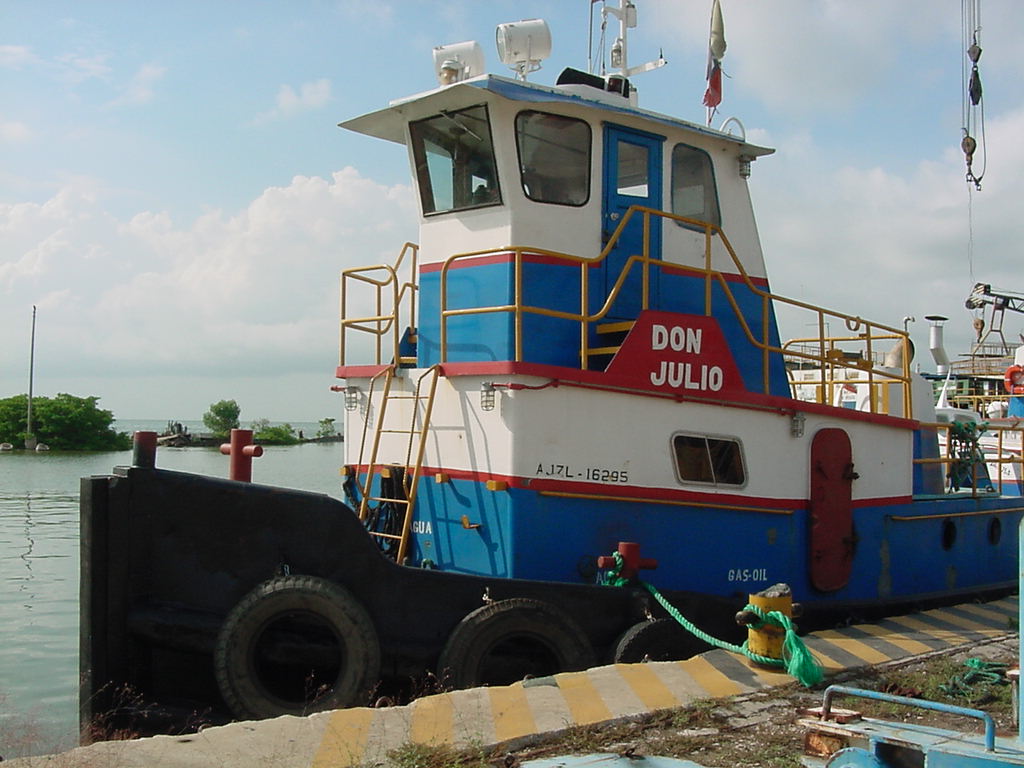

DESCRIPCION GENERAL
TIPO Remolcador
ESLORA  18,45 Mts
MANGA 7,00 Mts
PUNTAL 2,66 Mts
CAPACIDAD DE PASAJEROS 06 personas
TRIPULACION MINIMA 06 personas
ARQUEO BRUTO 144,98 Toneladas
ARQUEO NETO 65,15 Toneladas
FECHA DE CONSTRUCCION 1992
RENDIMIENTO Y CAPACIDADES
CAPACIDAD DE COMBUSTIBLES 50.000 LTS de Gasoil
ARRASTRE 100 Toneladas
FUERZA DE TIRO  7,68 Toneladas
FUERZA DE TIRO DE WINCHER DE ANCLA 10 Toneladas
PROPULSION-PLANTA GENERADORA
MOTORES 2 MOTORES 12V-71 General Motors Detroit Diesel
VELOCIDAD MAXIMA Potencia  960 HP  y Velocidad 15 Nudos
GENERADORES 2 Plantas eléctricas marca International Electric  37,5 KVA
SALVAMENTO Y RESCATE
EXTINTORES 6 EXTINTORES (PQS/CO2)
BALSA SALVAVIDAS  6 PERSONAS VIKINGO
CHALECOS SALVAVIDAS 6
ALARMA DE HUMO 9 DETECTORES DE HUMO
NAVEGACION PUENTE
RADAR RADAR MARINO MARCA FURUNO MODELO 821/841
GPS FURUNO
COMPAS MAGNETICO PENVROKE
VHF FRECUENCIA MARINA CANAL 16
FARO PILOTO 2 UNIDADES MARCA PERCO 535/900 W
SALA DE MAQUINAS
COMPRESOR DE AIRE  2 UNIDADES DE 200 LBS
BOMBA DE LASTRE BOMBAS DE ACHIQUE MARCA MALDMEDI, MODELO CAE 200, 2 HP
TANQUE DE SENTINA UNA PLANTA DE TRATAMIENTO CON BOMBA SIEMENS

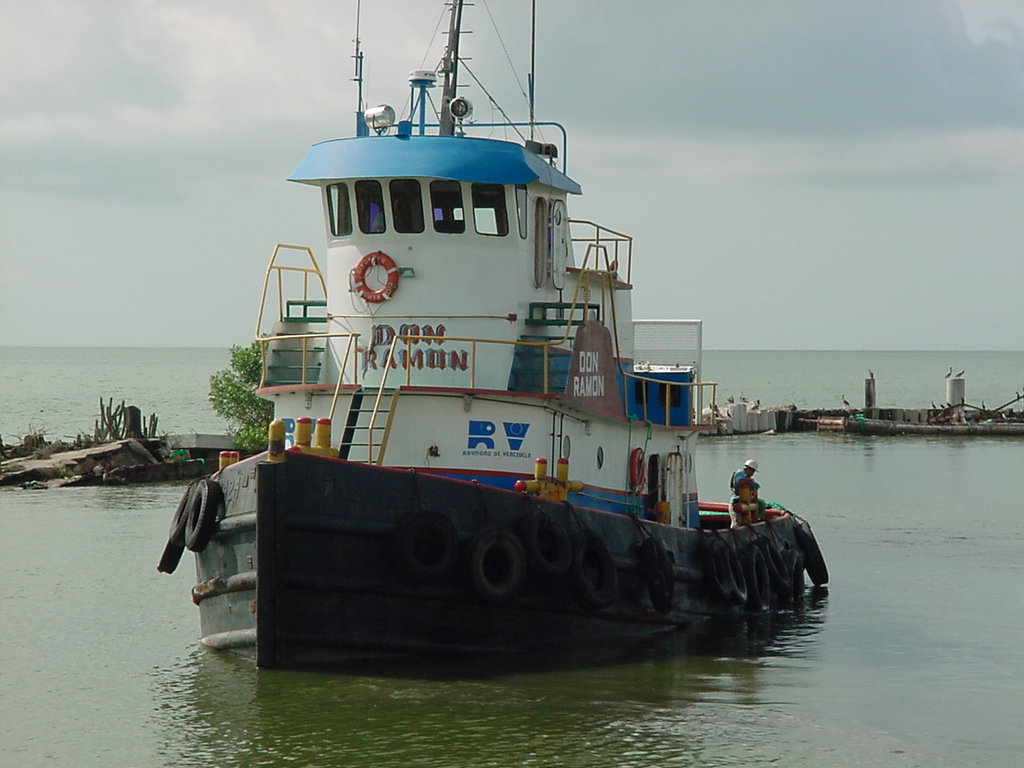

DESCRIPCION GENERAL
TIPO Remolcador
ESLORA  14,79 Mts
MANGA 5,49  Mts
PUNTAL 2,40 Mts
CAPACIDAD DE PASAJEROS CINCO (5) personas
TRIPULACION MINIMA 05 personas
ARQUEO BRUTO 60,41 Toneladas
ARQUEO NETO 27,19 Toneladas
FECHA DE CONSTRUCCION 1992
RENDIMIENTO Y CAPACIDADES
CAPACIDAD DE AGUA DULCE 18 M3
CAPACIDAD DE COMBUSTIBLES 18.031 LTS de Gasoil
FUERZA DE TIRO  7,08 Toneladas
FUERZA DE TIRO DE WINCHER DE ANCLA 10 Toneladas
GRÚA PEDESTAL 5 Toneladas
PROPULSION-PLANTA GENERADORA
MOTORES 2 MOTORES 12V-71 General Motors Detroit Diesel
VELOCIDAD MAXIMA Potencia  960 HP
GENERADORES: 2 Plantas eléctricas GENERAL MOTOR  471/37,5 KVA
SALVAMENTO Y RESCATE
EXTINTORES 6 EXTINTORES (PQS/CO2)
BALSA SALVAVIDAS  6 PERSONAS VIKINGO
CHALECOS SALVAVIDAS 6
ALARMA DE HUMO 5 DETECTORES DE HUMO
NAVEGACION PUENTE
RADAR RADAR MARINO MARCA FURUNO MODELO 821/841
GPS FURUNO
COMPAS MAGNETICO PENVROKE
VHF FRECUENCIA MARINA CANAL 16
FARO PILOTO 2 UNIDADES MARCA PERCO 535/900 W
SALA DE MAQUINAS
COMPRESOR DE AIRE  COMPRESOR DE AIRE INGERSOL RAND MODELO 242-563, SERIAL: 30T-416079. MOTOR SIEMENS (ALLIS), MODELO RGZ, SERIAL: 51303065
BOMBAS DE ACHIQUE  2 BOMBAS MARDAL, MODELO MAE-100 SERIALES: 212932/96045, 2 HP
PLANTA DE TRATAMIENTO CAPACIDAD PARA 5 PERSONAS Y TANQUE DE 1014 litros. BOMBA PEDROLLO 1/2 HP
DESCRIPCION GENERAL
TIPO Remolcador
ESLORA  13,52 Mts
MANGA 5,64  Mts
PUNTAL 1,86 Mts
CAPACIDAD DE PASAJEROS 05 personas
TRIPULACION MINIMA 05 personas
ARQUEO BRUTO 68,56 Toneladas
ARQUEO NETO 22,07 Toneladas
FECHA DE CONSTRUCCION S/I
RENDIMIENTO Y CAPACIDADES
CAPACIDAD DE AGUA DULCE 8 M3
CAPACIDAD DE COMBUSTIBLES 13.130 LTS de Gasoil
FUERZA DE TIRO  4,15 Toneladas
PROPULSION-PLANTA GENERADORA
MOTORES 2 MOTORES 8V-71 General Motors Detroit Diesel
VELOCIDAD MAXIMA Potencia  480 HP
GENERADORES: Una Plantas eléctricas marca DELCO 25 KVA
SALVAMENTO Y RESCATE
EXTINTORES 5 EXTINTORES (PQS/CO2)
BALSA SALVAVIDAS  6 PERSONAS VIKINGO
CHALECOS SALVAVIDAS 6
ALARMA DE HUMO 5 DETECTORES DE HUMO
NAVEGACION PUENTE
RADAR RADAR MARINO MARCA FURUNO MODELO 821/841
GPS FURUNO
COMPAS MAGNETICO DANFORTH
VHF FRECUENCIA MARINA CANAL 16
FARO PILOTO 2 UNIDADES MARCA PERCO 885/900 W
SALA DE MAQUINAS
COMPRESOR DE AIRE  UNA UNIDAD DE 200 LBS
BOMBAS DE ACHIQUE  UNA BOMBA DE ACHIQUE ELECTRICA MALMEDI, MODELO AUTOCEBANTE, SERIAL 640,  2 HP
PLANTA DE TRATAMIENTO CAPACIDAD PARA 5 PERSONAS Y TANQUE DE 1080 litros. BOMBA BALSOR, MODELO 11-C92-2, SERIAL JL1317A, 2 HP

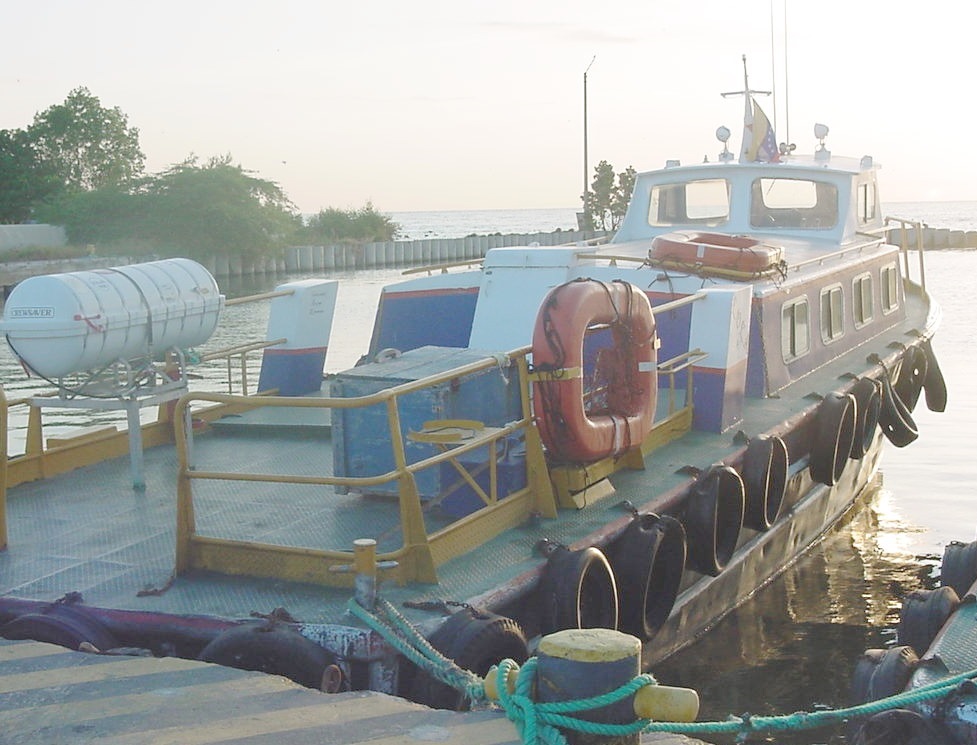

DESCRIPCION GENERAL
TIPO Transporte de Pasajeros
ESLORA  17,20 Mts
MANGA 4,34 Mts
PUNTAL 2,07 Mts
CAPACIDAD DE PASAJEROS 33 personas
TRIPULACION MINIMA 3 personas
ARQUEO BRUTO 47,66 Toneladas
ARQUEO NETO 27,92 Toneladas
FECHA DE CONSTRUCCION 1970
RENDIMIENTO Y CAPACIDADES
CAPACIDAD DE COMBUSTIBLES 1.910 Litros
PROPULSION-PLANTA GENERADORA
MOTORES 2 MOTORES 12V-71 General Motors Detroit Diesel
VELOCIDAD MAXIMA Potencia  960 HP  y Velocidad   16 Nudos
SALVAMENTO Y RESCATE
EXTINTORES 3 EXTINTORES PQS 20 LBS
BALSA SALVAVIDAS 2 BALSAS VIKING (20 p)
CHALECOS SALVAVIDAS 33
LUCES ARO SALVAVIDAS 2 UNIDADES MARCA JIM BOUY MODELO 1820
NAVEGACION PUENTE
RADAR RADAR MARINO MARCA UNIDEN MC – 535
GPS 152 GARMAN
COMPAS MAGNETICO DANFORTH
VHF FRECUENCIA MARINA CANAL 16
FARO PILOTO 2 UNIDADES MARCA PERCO 535/450 W
SALA DE MAQUINAS
BOMBA DE LASTRE 4 BOMBAS ELECT. DE ACHIQUE RULE
TANQUE DE SENTINA 1 BOMBA DE ACHIQUE MECANICA JABCO

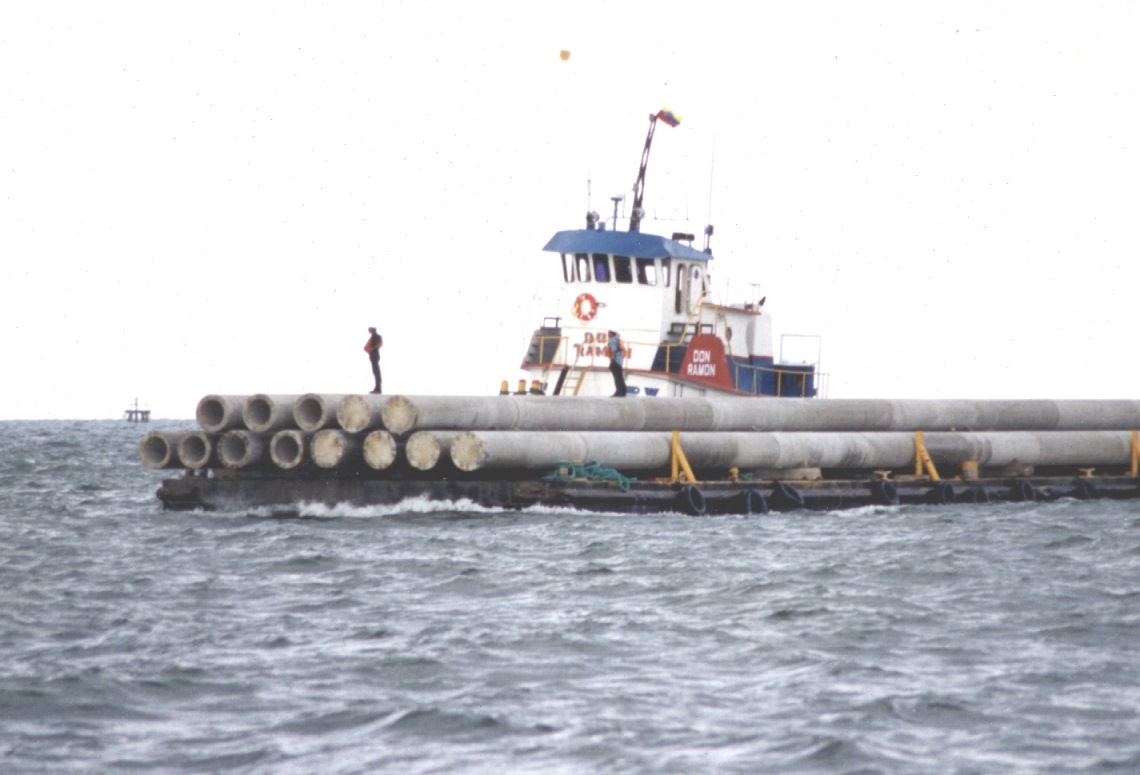

DESCRIPCION GENERAL
TIPO Gabarra Plana (TRANSPORTE)
ESLORA  35,11 Mts
MANGA 9,14 Mts
PUNTAL 1,83 Mts
ARQUEO BRUTO 150,58 Toneladas
ARQUEO NETO 45,17 Toneladas
FECHA DE CONSTRUCCION 1997 (VENEZUELA)
DESCRIPCION GENERAL
TIPO Gabarra Plana (TRANSPORTE)
ESLORA  39,65 Mts
MANGA 10,97 Mts
PUNTAL 2,32 Mts
ARQUEO BRUTO 239,53 Toneladas
ARQUEO NETO 71,86 Toneladas
FECHA DE CONSTRUCCION 1957 (USA)

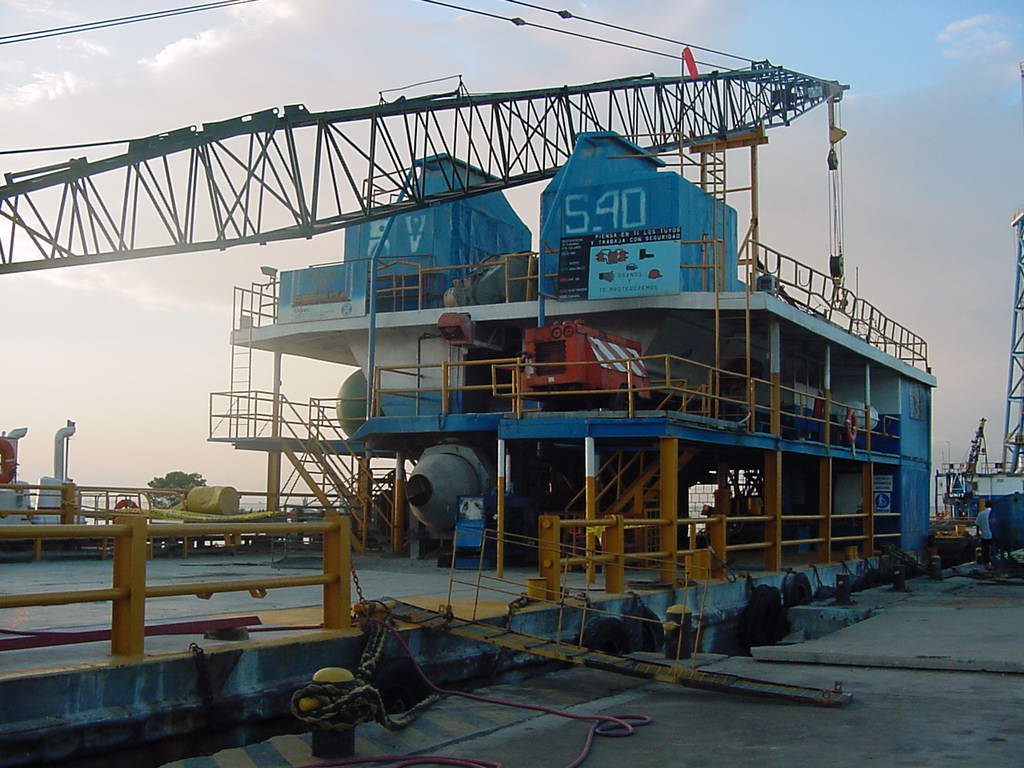

DESCRIPCION GENERAL
TIPO Gabarra de Construcción
ESLORA  35,11 Mts
MANGA 12,19 Mts
PUNTAL 2,74 Mts
CALADO 2,33 Mts
ARQUEO BRUTO 384,13 Toneladas
ARQUEO NETO 115,24 Toneladas
FECHA DE CONSTRUCCION 1955 (USA)
RENDIMIENTO Y CAPACIDADES
CAPACIDAD DE AGUA DULCE 204 M3
CAPACIDAD DE AGUA DE MEZCLA 90 M3
CAPACIDAD DE COMBUSTIBLES 74.800 Litros
PROPULSION-PLANTA GENERADORA-MAQUINARIA
CAPACIDAD DE PLANTA CONCRETERA 80 m3
GRUA FIJA DE PEDESTAL MONITOWOC MODELO 3900 SERIAL 39203 CAP. 25 TON
BOMBA ELECTRICA GASOIL MARCA IHM MODELO 68-50-20 SERIAL 01NO184. CAP. 1 HP / MOTOR ELECTRICO MARCA SIEMENS DE 2 HP, 115-230V, 22,0-11.0 A, 60 HZ, 3450 RPM
BOMBA ELECTRICA HIDRONEUMATICO MARCA IHM. SERIAL 1BO044070239. CAP. 1 HP/ MOTOR ELECTRICO MARCA SIEMENS DE 2 HP, 115-230 V, 22.0-11.0A, 60 HZ, 3450 RPM
SISTEMA DE MEZCLADO MEZCLADORA CON MOTOR CON REDUC. ELECTRICO. CAPACIDAD 1 m3, 18 HP, 220 VOLT.
MOTOR REDUCT. P/SILOS DE CEMENTO 3 HP, 230 VOLT, 3 FASES
BOMBA DE ACHIQUE PARA FOSA CONCRETERA MARCA IHM MOD. 89-59-6. SERIAL 580031101118
MOTOR REDUCT. P/TOLVA BROWN BOVERI 10HP 230VOLT
CINTA TRANSPORTADORA  6 X 1 MTS
MOTOR ELECTRICO 3 HP, 230 VOLT. 3 FASES
WINCHE DE 4 CARRETES MARCA CLYDE. MODELO 18L83, 7000 KGS
PLANTA ELECTRICA PRINCIPAL MOTOR PERKINS MODELO P4001TAG, GENERADOR NEW AGE, MODELO UC1274C. 110/100 KVA, 220 VOLT, 263 AMP. FREC. 60 HZ
PLANTA ELECTRICA SECUNDARIA MOTOR GENERAL ELECTRIC, MODELO DETROIT DIESEL, 30 KVA/ 220 VOLT, 263 AMP. FREC. 60 HZ
COMPRESOR DE AIRE COMPRESOR MARCA SULLIVAN  MOD. 718504 SERIAL 211434
BOMBAS DE ACHIQUE  BOMBA ELEC. MARCA JIMMY MOD. E50 2 HP 230 VOLT
PLANTA DE TRATAMIENTO CAPACIDAD PARA 5 PERSONAS Y TANQUE DE 4004 litros. BOMBA ELEC. ACHIQUE  EMERSON MOD. 8668-SOJ 1 HP
SALVAMENTO Y RESCATE
EXTINTORES 06 EXTINTORES PQS DE 20 LBS./ 01 EXTINTOR CO2 DE 20 LBS.
BALSA SALVAVIDAS 1 BALSAS VIKING (20 p)/ 1 BALSA JIM BOUY (8 p)
SALVAVIDAS REDONDO 8
CHALECOS SALVAVIDAS 25

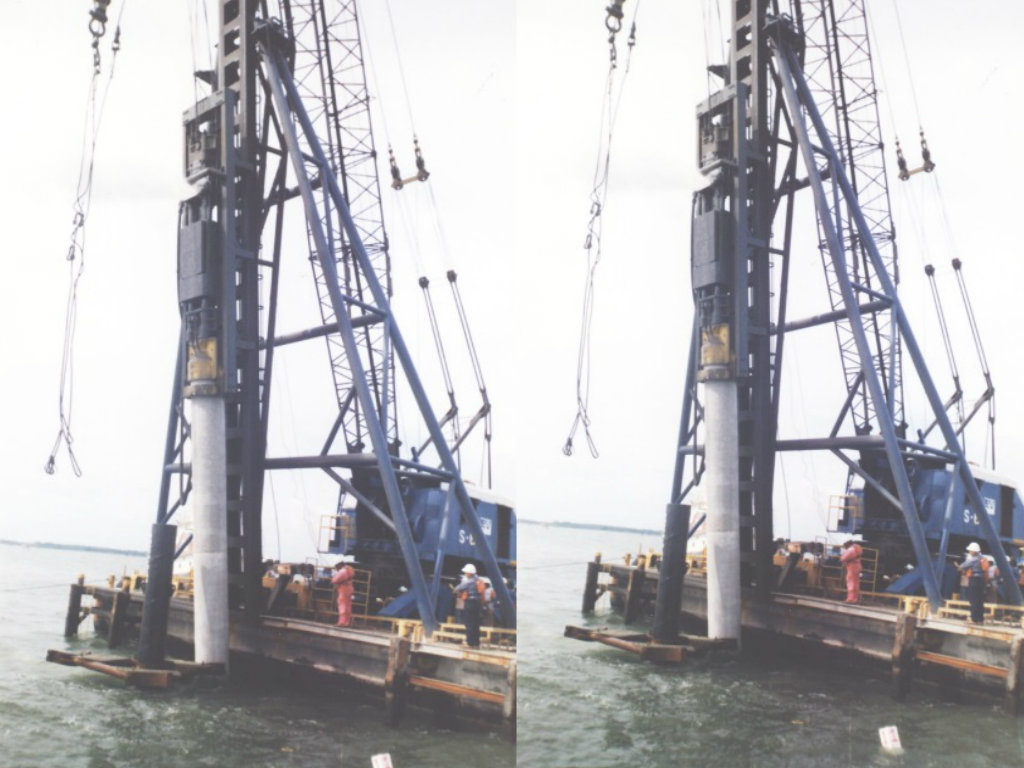

DESCRIPCION GENERAL
TIPO Gabarra Martillo (HINCA DE PILOTES)
ESLORA  40,97 Mts
MANGA 18,29 Mts
PUNTAL 2,44 Mts
ARQUEO BRUTO 453,65 Toneladas
ARQUEO NETO 136,09 Toneladas
FECHA DE CONSTRUCCION 1997
RENDIMIENTO Y CAPACIDADES
CAPACIDAD DE AGUA DULCE 250 M3
CAPACIDAD DE COMBUSTIBLES 70.520 Litros
PROPULSION-PLANTA GENERADORA-MAQUINARIA
WINCHE DE ANCLA DE 3 CARRETOS (POPA) CLYDE, SERIAL 25548, SERIAL INT. S6-W12-000. 5 TON, MOTOR GM-DIESEL
WINCHE DE DESPLAZAMIENTO DE GUIA DE 3 CARRETOS CLYDE, SERIAL INT. S6-W14-000. 7 TON.
WINCHE DE ANCLA  SKAGIT, MODELO RB-09W, SERIAL A-164, SERIAL INT. S6-3, 12 TON.
WINCHE DE BLOQUE DE 3 CARRETOS CLYDE, MODELO 18L-21, SERIAL 24342, SERIAL INT. S6-W15-000. 12 TON
WINCHE DE CABRIA DE 4 CARRETOS BUCYRUS-ERIE, MODELO DW4-40, SERIAL 136631, SERIAL INT. S6-W11-000. 12 TON
MARTILLO Y CABRIA RAYMOND DE VENEZUELA, MODELO 40X, SERIAL
S-6. CAP. 100 TON
GRUA FIJA DE PEDESTAL SOBRE GABARRA S-6 (PROA) LORAIN, MODELO MC-330, SERIAL 32758. CAP. 20 TON
GRUA FIJA DE PEDESTAL SOBRE GABARRA S-6 (POPA) UNIT, SERIAL 110522. CAP. 14 TON
BOMBAS DE LASTRE 02 MARCA HIDRAL, MODELO CAE-200, SERIAL 802006/ 802011. CAP. 2 HP
BOMBA DE SUMINISTRO DE GASOIL HIDRAL, MODELO CAE-200, SERIAL 802010. 2 HP
BOMBA DE SISTEMA HIDRONEUMATICO KSB. MODELO X24906, CAP. 1 HP, 3450 RPM, 60 HZ
BOMBA DE LUBRICACION PARA MARTILLO LUBRICADOR DE ACEITE CON MOTOR S/C
BOMBA DE SUMINISTRO DE AGUA PARA CALDERA 350 PSI, TIPO WKL 40/7. AÑO 1995, SERIAL 3169501
COMPRESOR ELECTRICO DE AIRE COMET, MODELO SMTI-22582, SERIAL 18908, PRESION DE TRABAJO 175 PSI
COMPRESOR DE AIRE SULLIAR, MODELO 250DPQ-JD, SERIAL 004-109541
MAQUINA DE SOLDAR LINCOLN, MODELO SAE-400-4236, SERIAL 1112727
PLANTA ELECTRICA CON MOTOR DETROIT DIESEL, MODELO 8V 71, GENERADOR 100 KVA
PLANTA ELECTRICA CON MOTOR GM DETROIT DIESEL, MODELO I-5220, 75 KVA, 60 CICLOS, 1800 RPM, 17.7 AMP EXITACION
CALDERA CON TANQUE PARA AGUA CYMSA, MODELO CYM-600-2P. SERIAL 1261. CAPACIDAD 600 BHP
PLANTA DE TRATAMIENTO CAPACIDAD PARA 16 PERSONAS Y TANQUE DE 4704 litros. BOMBA ELEC. ACHIQUE  HIDRAL MOD. CAE-200, 2 HP
SALVAMENTO Y RESCATE
EXTINTORES 8 EXTINTORES PQS 20 LBS/2 EXTINTORES  CO2 DE 20 LBS.
BALSA SALVAVIDAS 2 BALSAS VIKING (20 p)
SALVAVIDAS REDONDO 12
CHALECOS SALVAVIDAS 30
